電動基板分割機 V-cut 200E

[電動] 電動Vカット溝用プリント基板切断機

電動基板分割機 V-cut 200E

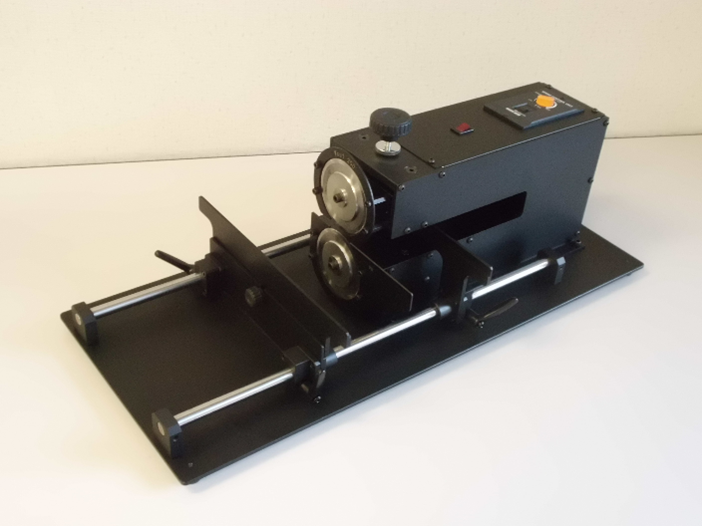

写真は電動の基板分割機「V-cut 200E」です

◆上下からの挟み込み方式で低ストレス
◆基板ガイド標準装備で簡単位置あわせ
◆スピードコントロール付きで楽々カット
◆省スペース設計
◆切断面が綺麗で粉塵が少ない
◆刃先ガード付きで作業者も安心


対象基板
基板材料 ガラスエポキシ基板,コンポジット基板,
  紙フェノール基板など
基板切断幅 奥行き  3~200mm
部品の搭載範囲 V溝からの距離:推奨1.0mm
  部品の高さ:上面15mm,下面13mm
装置の寸法・重量
外形寸法 幅:260×奥行き:600×高さ:228.5
重量 約16kg
販売価格
販売価格(税別) ¥398,000


交換刃物  基板分割機 替え刃
丸ナイフ(交換刃物2枚組) 販売価格(税別)¥25,000


V-cutシリーズ オプション
ダイヤルゲージ
ダイヤルゲージ
(上刃高さ調整用)

[対応機種]
全機種対応
※V-cutM○○□□は標準装備
1目盛 0.01

Vcut75用テーブル
Vcut75用テーブル

[対応機種]
Vcut75
幅:250✕奥行き:235✕高さ:2

替刃(φ75×2)
替刃(φ75×2)

[対応機種]
Vcut75,Vcut75T,Vcut200T,Vcut200E,Vcut200ET

替刃(φ75・φ125 各1枚)
替刃(φ75・φ125 各1枚)

[対応機種]
Vcut200EH,Vcut200EHT,Vcut200HT
